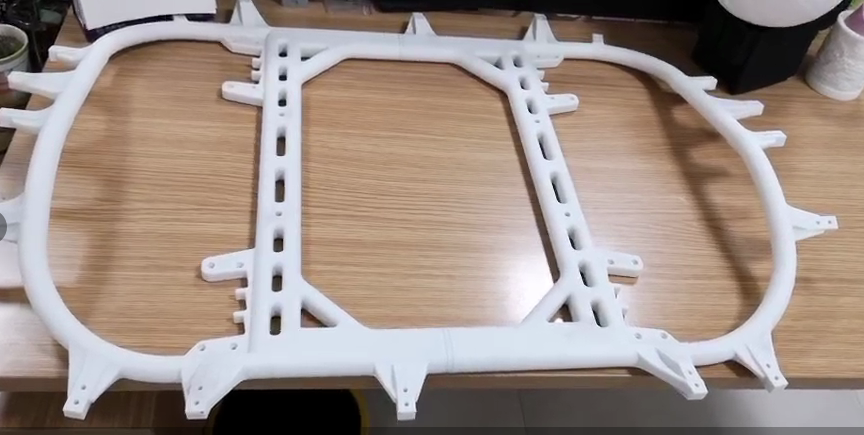

技術(shù)性能

測(cè)試方法

公制

拉伸模量

ISO 527-1/-2

3,200 MPa

拉伸強(qiáng)度

ISO 527-1/-2

51MPa

斷裂伸長(zhǎng)率

ISO 527-1/-2

9 %

簡(jiǎn)支梁沖擊強(qiáng)度

ISO 179/1eU

35J/cm

簡(jiǎn)支梁缺口沖擊強(qiáng)度（+23°C）

ISO 179/1eA

5.4J/cm

彎曲強(qiáng)度

ISO 178

73 MPa

彎曲模量

ISO 178

2,900 MPa

懸臂梁缺口沖擊（23°C）

ISO180/1A

4.2J/cm

梁缺口沖擊強(qiáng)度無(wú)缺口（23°C）

ISO180/1U

21J/cm

邵氏D硬度（15S）

ISO 868

80

球壓痕硬度

ISO2039-1

98

熔融溫度（20°C/分鐘）

SO11357-1/-3

176°C

熱變形HDT @ 0.45 MPa

ISO75-1/-2

96°C

熱變形HDT @ 1.80 MPa

ISO75-1/-2

157°C

維卡軟化溫度（50℃/ h的10N）

ISO306

179°C

維卡軟化溫度（50℃/ h的50N）

ISO306

166°C
