3D打印機由機體組件、控制組件、運動組件和加熱組件構成。主要部件包括電源、機體框架、機械軸、控制系統和電路、打印頭、打印平臺、擠出機。其中，不同的機體框架使得打印機的結構存在差異，三角形和矩形框架是各類打印機常用的機體結構；下面對當前常見的幾種機體結構矩形結構作簡要介紹。

矩形盒式結構

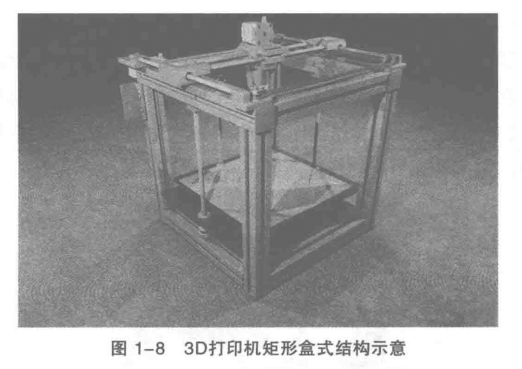

矩形盒式結構的機器是整個3D打印發展歷程中較為完整的，普及面最廣。這種機器的打印平臺沿Z軸移動，XY軸的移動由打印頭完成。由于打印平臺上的物體不會有XY軸方向的移動，因此物體在打印過程中不會發生移位，減輕打印頭的重量有助于提高打印速度和打印精度，其結構如圖所示。矩形盒式結構的打印機在打印精度、打印速度和安裝精度上比較有優勢，但裝配過程較為復雜，維修也有一定難度。

矩形桿式機體結構

矩形桿式機體結構X軸的運動由打印平臺的前后移動完成，打印頭沿Y軸運動，打印平臺在打印的過程中沿Z軸移動，所以其XYZ軸的運動方式和三角型結構是一樣的。桿式結構與打印平臺的接觸面積較小，所以將較重的步進電機放置在機身底部以降低整個機器的重心，其結構如圖1-9所示。和三角型結構一樣，矩形桿式結構結構簡單，組裝和維修比較方便，并且安裝精度也較高。

以上就是為大家介紹的有關3D打印機機體常見的結構之矩形結構介紹，希望可以給大家提供參考。
